3D Gaussian Splatting
3DGS原理

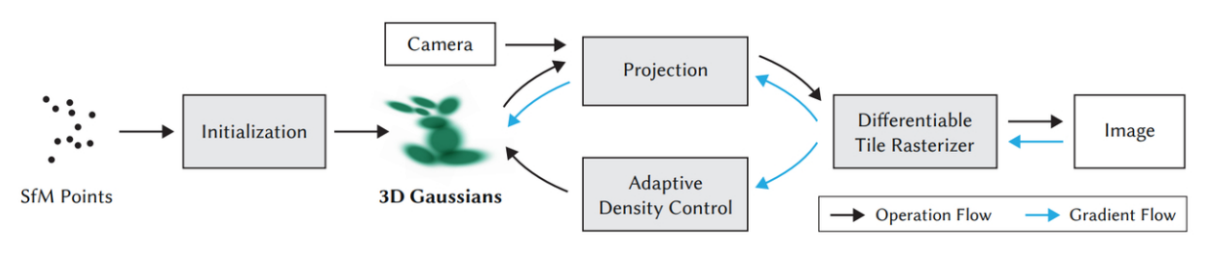

框架图
- SfM
Points：基于
RGB图像，用SfM(Structure from Motion)算法生成初始化点云（实际应用中使用colmap）。 - Initialization：基于初始化点云进行
3D Gaussian椭球集的创建。 - Projection：基于相机位姿，将椭球投影到
2D图像空间中。 - Differentiable Tile
Rasterizer：基于图形块
Tile进行光栅化图像渲染。 - Gradient
Flow：生成的图像和真实图像比较计算
loss，反向传播更新参数。 - Adaptive Density
Control：自适应密度控制将
3D高斯基元进行参数优化。
3DGS椭球集的创建
初始化点云即为3DGS的Dataset。
如何利用
SfM初始化点云? (colmap原理)
从多个图像（视频截取多个帧）提取特征点；不同图像的特征点进行匹配；建立两两图像的对应关系；利用像素坐标、相机参数计算三维点坐标；推断相机位姿（移动轨迹）；恢复三维结构。
接下来将点云扩展为3D Gaussian并设置参数。
$$
G(x)=e^{-\frac{1}{2}(x-\sigma)^T\sum^{-1}(x-\sigma)}
$$ 其中，位置信息为σ（坐标），形状信息为∑（协方差矩阵）。3D Gaussian具有良好的几何性质，中心点不透明度最大，边缘随着中心点偏离，不透明度降低，且线性变换后仍为高斯函数，方便几何变换建模。

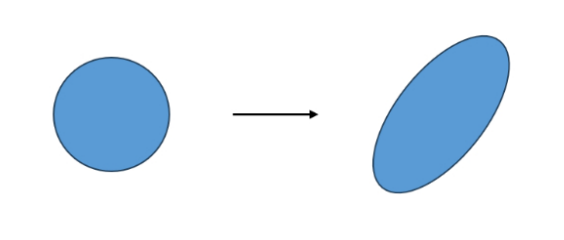

而协方差矩阵可拆解为： ∑ = RSSTRT
其中，R为旋转矩阵（正交矩阵），S为缩放矩阵（对角矩阵）。对角矩阵和对角矩阵的转置的乘积即为对角线元的平方和，控制大小缩放。旋转矩阵为正交矩阵，从x，y，z三个分量控制3D椭球的旋转。
$$
R_x(\theta)=\begin{bmatrix}
1 & 0 & 0\\
0 & \cos\theta & -\sin\theta\\
0 & \sin\theta & \cos\theta
\end{bmatrix}\\
RR^T=E(大小不变，根据\theta在坐标轴中旋转)

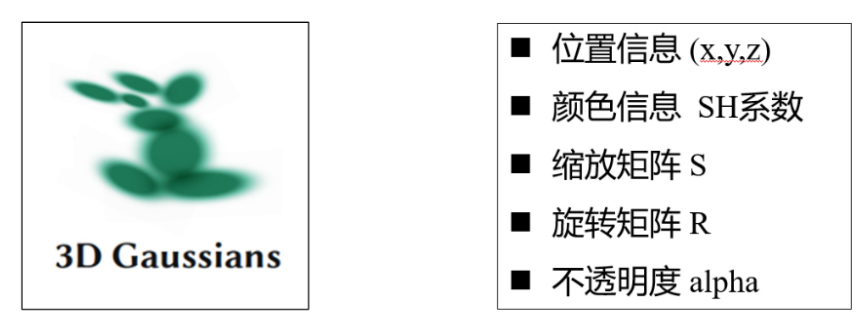

$$ 最终，3D Gaussians包含的参数有：
如何通过球谐函数确认颜色信息？

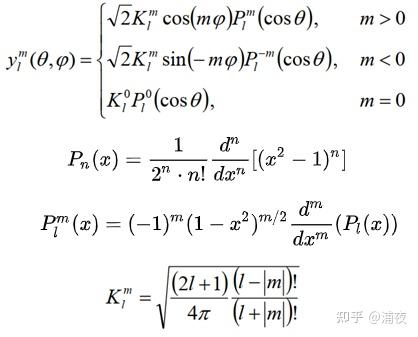

SH的基函数可以表示为：
SH基函数模拟光强分布，其具有正交性互不干扰，维数越高和原先的图形越接近，根据系数加权和得到最终结果，而方位角对应RGB像素值，由此来模拟光照和色彩。
缩放矩阵S如何确定缩放的程度？
利用simple-knn算法，找到k个最近欧氏距离最近邻点。 $$
\sum =
\frac{1}{k-1}\sum_{j=1}^{k}(x_j-\sigma)(x_j-\sigma)^T,\sigma为坐标平均值
$$
我们通过奇异值分解SVD∑ = USUT，可得到缩放程度为$\sqrt{s}$，旋转矩阵为U，进而初始化为3D高斯椭球。
3DGS椭球投影
先学习坐标系变换。

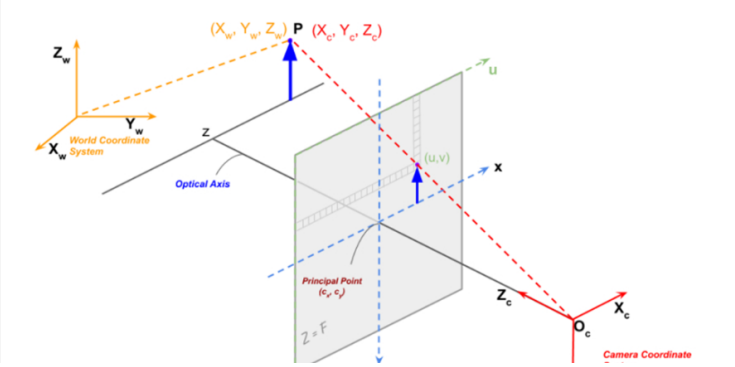

- 世界坐标系[(xw, yw, zw)]（真实世界中物体的坐标，原点的选取取决于具体情况）
- 相机坐标系[(xc, yc, zc)]（在相机上建立）
- 图像坐标系[(x, y)]（描述相机到图像的投影投射）
- 像素坐标系[(u, v)]（确定像点坐标）
世界 to 相机 $$ \begin{bmatrix} x_c\\y_c\\z_c \end{bmatrix}=R\begin{bmatrix} x_w\\y_w\\z_w \end{bmatrix}+t $$ 其中，R为旋转矩阵，t为平移矩阵。
相机 to 图像 $$ \begin{bmatrix} x_c\\y_c\\z_c \end{bmatrix}=z_c\begin{bmatrix} x\\y\\1 \end{bmatrix} $$ zc为物体在相机坐标系中的深度，利用相似三角形的性质进行一次缩放变换。
图像 to 像素 $$ 相机内参k = \begin{bmatrix} f_x & 0 & c_x \\ 0 & f_y & c_y \\ 0 & 0 & 1 \end{bmatrix}\\ \begin{bmatrix} u\\v\\1 \end{bmatrix}=k\begin{bmatrix} x\\y\\1 \end{bmatrix}\\ u = xf_x+c_x,v=yf_y+c_y $$ 其中fx，fy为焦距，cx，cy为主点，即经历了一次缩放变换和一次平移变换。

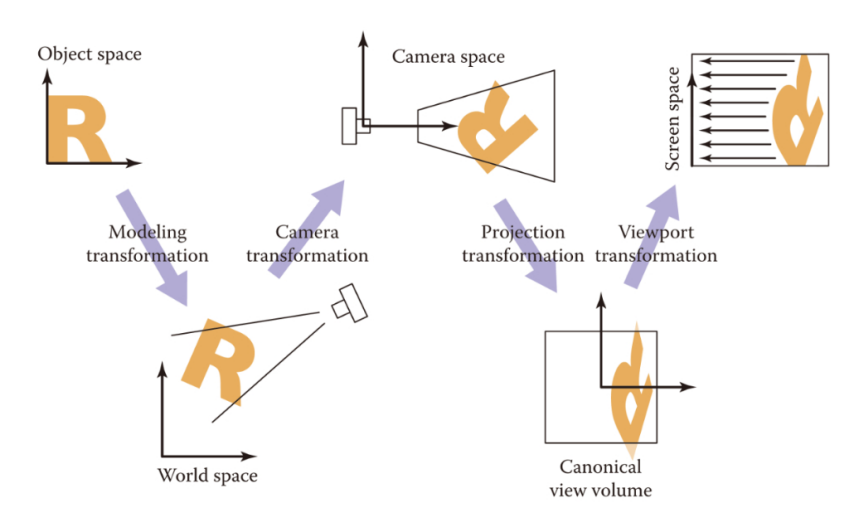

- 模型变换：将物体从局部坐标系内旋转、缩放、平移到我们定义的世界坐标系内
- 视图变换：从世界坐标系转到相机坐标系

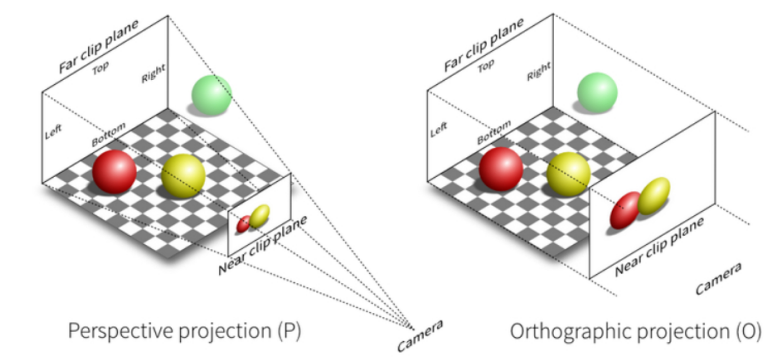

- 投影变换：从相机坐标系变换到归一化坐标系（图像坐标系）
- 视口变换：归一化坐标系计算像素坐标
拥有了这些前置知识，我们可以推导出3DGS的投影过程：
3D Gaussian椭圆中心点可通过上述计算得到2D Gaussian的椭圆中心点。
其中，2D Gaussian的协方差矩阵可以这样计算： $$
\sum{'}=JW\sum W^T J^T \\ J=\frac{∂(u,v)}{∂(x,y,z)}
$$ 其中，W为视图变换矩阵（世界坐标系到相机坐标系，旋转），J为仿射近似的雅可比矩阵，(u, v)为投影坐标，(x, y, z)为3D位置P，隐含了仿射变换中的线性部分。
Tile_based光栅化图像渲染

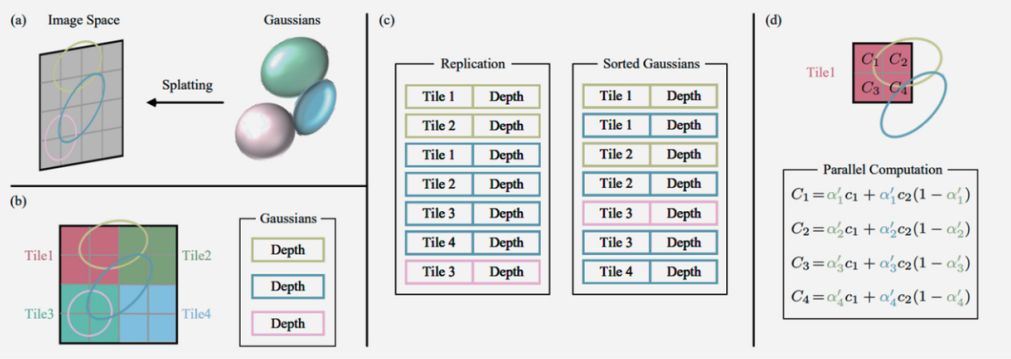

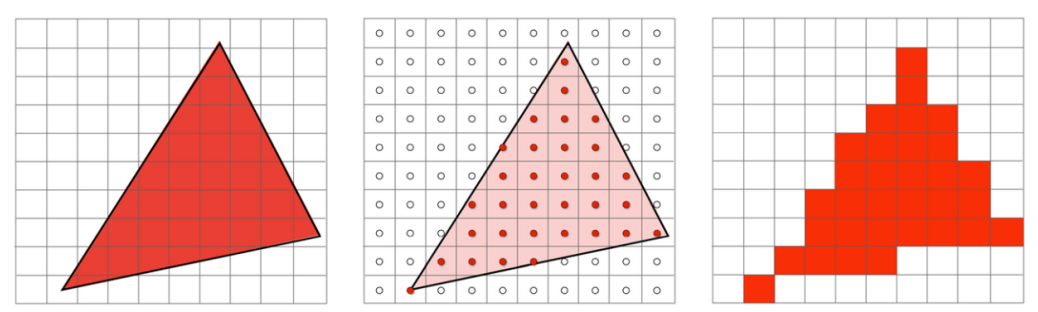

先将绘制图像离散化（一张图像分为多个16*16像素块Tile）。
并行遍历计算所有椭球，查看涉及哪些
Tile，每个Tile分配ID，根据TileID和depth生成索引。先按
Tile ID，再按depth升序排序。后面涉及不透明度的计算，由先splat的椭球进行叠加，而且远端先splat特征容易丢失。二维协方差矩阵
Conv2D，2D椭圆中心像素坐标X计算alpha。
$$
\alpha_i^{'}=\alpha*exp(-\frac{1}{2}(x_i^{'}-\sigma_i^{'})^T{\sum}_i^{'-1}(x_i^{'}-\sigma_i^{'}))
$$ *
指数部分是高斯函数的概率密度值，由此可推导公式，其中累乘部分为先前splat图层的连接，模拟不透明度。
$$
c=\sum_{i\in N}c_i\alpha_i^{'}\prod_{j=1}^{i-1}(1-a_j^{'})
$$
损失计算
L = (1 − t)L1 + tLSSIM
L1代表M个像素的绝对灰度值误差。 $$
\frac{1}{M}\sum_{i=1}^{M}|I(i)-I^{'}(i)|
$$ SSIM代表图像之间的相似度。 $$
\text{SSIM}(x, y) = \underbrace{[l(x, y)]^\alpha}_{\text{亮度}} \cdot
\underbrace{[c(x, y)]^\beta}_{\text{对比度}} \cdot \underbrace{[s(x,
y)]^\gamma}_{\text{结构}}\\
$$ 其中 (x, y)
为待比较的图像块（通常为局部窗口），(α, β, γ)
为权重参数（默认均为1）。
先将图像划分为N的局部窗口（通常N=8或11），接着对每个窗口计算以下值。
- 均值（亮度）： $$ \mu_x = \frac{1}{N^2} \sum_{i=1}^N \sum_{j=1}^N x(i,j) $$
- 方差（对比度）： $$ \sigma_x^2 = \frac{1}{N^2 - 1} \sum_{i=1}^N \sum_{j=1}^N (x(i,j) - \mu_x)^2 $$
- 协方差（结构）： $$ \sigma_{xy} = \frac{1}{N^2 - 1} \sum_{i=1}^N \sum_{j=1}^N (x(i,j) - \mu_x)(y(i,j) - \mu_y) $$
计算所有窗口的SSIM，并对所有窗口的SSIM取均值，得到全局SSIM：
$$
\text{SSIM}(x, y) = \frac{(2\mu_x\mu_y + C_1)(2\sigma_{xy} +
C_2)}{(\mu_x^2 + \mu_y^2 + C_1)(\sigma_x^2 + \sigma_y^2 + C_2)} \\
text{MSSIM} = \frac{1}{M} \sum_{k=1}^M \text{SSIM}(x_k, y_k)
$$
自适应密度控制

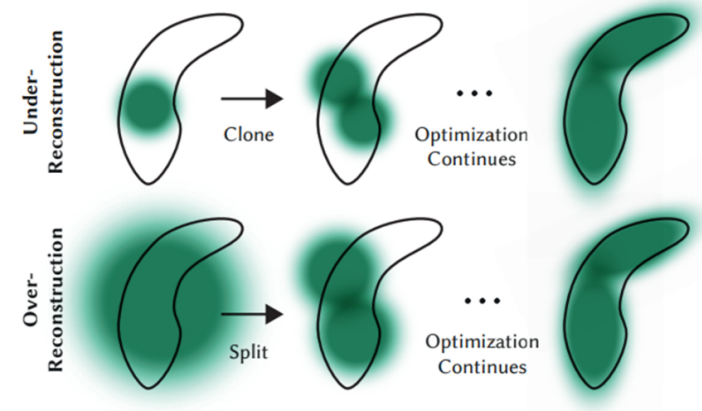

重建不充分的区域在反向传播中梯度更大，一般分为欠重建和过重建。
- 欠重建：
3D高斯基元覆盖不足 - 过重建：不够细化，需要分割
这两种情况需要对3D高斯基元进行参数优化（删除不透明度低于阈值或体积过大的基元）
如何跑通3DGS代码
小白向Windows操作系统，老手
Linux照着README做就好了
一、环境配置
1.下载仓库
https://github.com/graphdeco-inria/gaussian-splatting2.下载必要的依赖库
在命令行内输入：
cd <Your Location> # 仓库位置
git clone https://github.com/graphdeco-inria/diff-gaussian-rasterization.git submodules/diff-gaussian-rasterization
git clone https://github.com/simon-knuth/simple-knn.git submodules/simple-knn
git clone https://github.com/NVlabs/fused-ssim.git submodules/fused-ssim如果下载不了，可以手动在github下载。simple-knn库疑似仓库被删除了，建议去其他3DGS相关开源仓库里找。
3.配置编译环境
官网下载cuda 11.8/cudnn；官网下载Visual Studio Installer，启动后下载Visual Studio Community 2019，勾选和C/C++编译相关的；官网下载CMake 3.24。
随后，在环境变量-系统变量-PATH中添加这两条：
C:\Program Files (x86)\Microsoft Visual Studio\2019\Community\VC\Tools\MSVC\14.29.30133\bin\Hostx64\x64
C:\Program Files\cmake-3.24.0-rc2-windows-x86_64\bin具体路径根据你的文件地址自行调整。
4.配置conda环境
conda env create --file environment.yml正常来说，可以一步到位，但是可能会遇到两个问题：
一，在Solving environment处，运行速度极慢，是因为镜像源配置问题，根据清华源文档，我们在.condarc文件里复制这一段：
channels:
- defaults
show_channel_urls: true
default_channels:
- https://mirrors.tuna.tsinghua.edu.cn/anaconda/pkgs/main
- https://mirrors.tuna.tsinghua.edu.cn/anaconda/pkgs/r
- https://mirrors.tuna.tsinghua.edu.cn/anaconda/pkgs/msys2
custom_channels:
conda-forge: https://mirrors.tuna.tsinghua.edu.cn/anaconda/cloud
pytorch: https://mirrors.tuna.tsinghua.edu.cn/anaconda/cloud二，安装iff-gaussian-rasterization和fused-ssim报错，大概率是编译环境配置错误，按这个顺序检查：
cuda版本是否为11.8Visual Studio是否有其他版本（如2022）的残余
在命令行中执行：
conda activate gaussian_splatting
pip install opencv-python joblib
cd submodules/diff-gaussian-rasterization
pip install .
cd ..\simple-knn
pip install .
cd ..\fused-ssim
pip install .二、Colmap
在官网下载colmap，并根据文件地址在环境变量-系统变量-PATH添加：
C:\Users\SaintCHEN\Desktop\Repository\gaussian-splatting\external\COLMAP-3.8-windows-cuda首先在项目目录创建一个/data目录，存放你的数据集，在/data中创建一个/input，放入要训练的图片。
然后，打开COLMAP.bat，打开File-New Project，在data目录下新建一个数据库文件database.db，image即为要训练的图片/data/input。
接着，在Processing中依次点击Feature extraction，Feature matching，得到初始点云。
最后，打开File-Save Model，在/data中创建一个/sparse，保存即可。
三、训练和渲染
先在仓库创建一个output文件夹，可以再新建一个/test，存放我们的训练数据。
打开终端，依次输入：
conda activate gaussian_splatting
python convert.py -s <Your Location> # 填写输入目录，即为~/data，解析colmap数据重建
python train.py -s <Your Location 1> -m <Your Location 2> # 填写输入和输出目录，即为data与output/test，训练高斯基元的参数
python render.py -m <Your Location> # 填写输出目录，即output/test，渲染最后你可以在output\test\train(test)\ours_30000\renders中查看渲染效果。
